Цилиндровый механизм M&C MATRIX*** (SKG***): внутреннее устройство и защита

Цилиндр M&C MATRIX *** — модель с сертификатом SKG***, предоставляющая высокий уровень безопасности, предназначенная как для индивидуальных дверей, так и для мастер-систем. Внутри находится стальной сердечник, защищающий цилиндр от перелома и позволяющий менять длину корпуса. Цилиндр имеет две независимые кодовые системы: первая состоит из 5 подпружиненных пинов (первый и драйвер-пины выполнены из стали для защиты от высверливания), вторая — из 5 «слайдеров», считывающих боковую нарезку ключа. Пин-ловушка блокирует цилиндр при неправильном ключе, а стальные штыри корпуса усиливают защиту от сверления. «Плаг» (ротор) цилиндра защищен от высверливания и вырывания стальной пластиной. Такая конструкция подходит для дверей с высокими требованиями к безопасности и позволяет создавать мастер-системы.

Цилиндр M&C MATRIX *** — первый цилиндровый механизм в линейке M&C, имеющий сертификат SKG***. Он предназначен для дверей, где требуется высокий уровень взломостойкости, важны надёжность и соответствие европейским стандартам.
Модель сертифицирована по SKG***, EN1303 и DIN 18252.

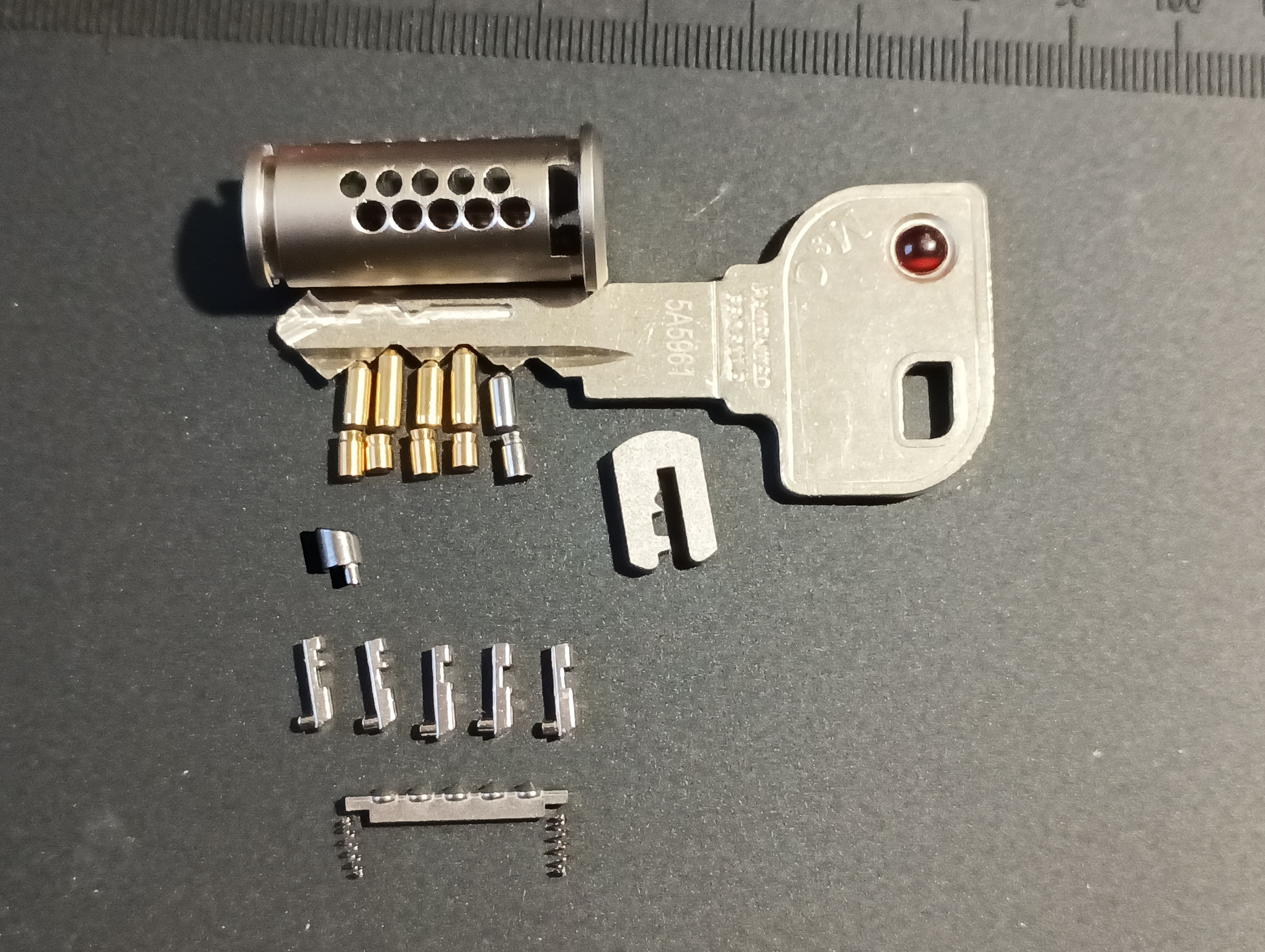

Цилиндр имеет модульную структуру. В центре цилиндра расположен сердечник из нержавеющей стали.

Он защищает цилиндр от перелома, а также обеспечивает возможность сборки цилиндра практически любой длины.

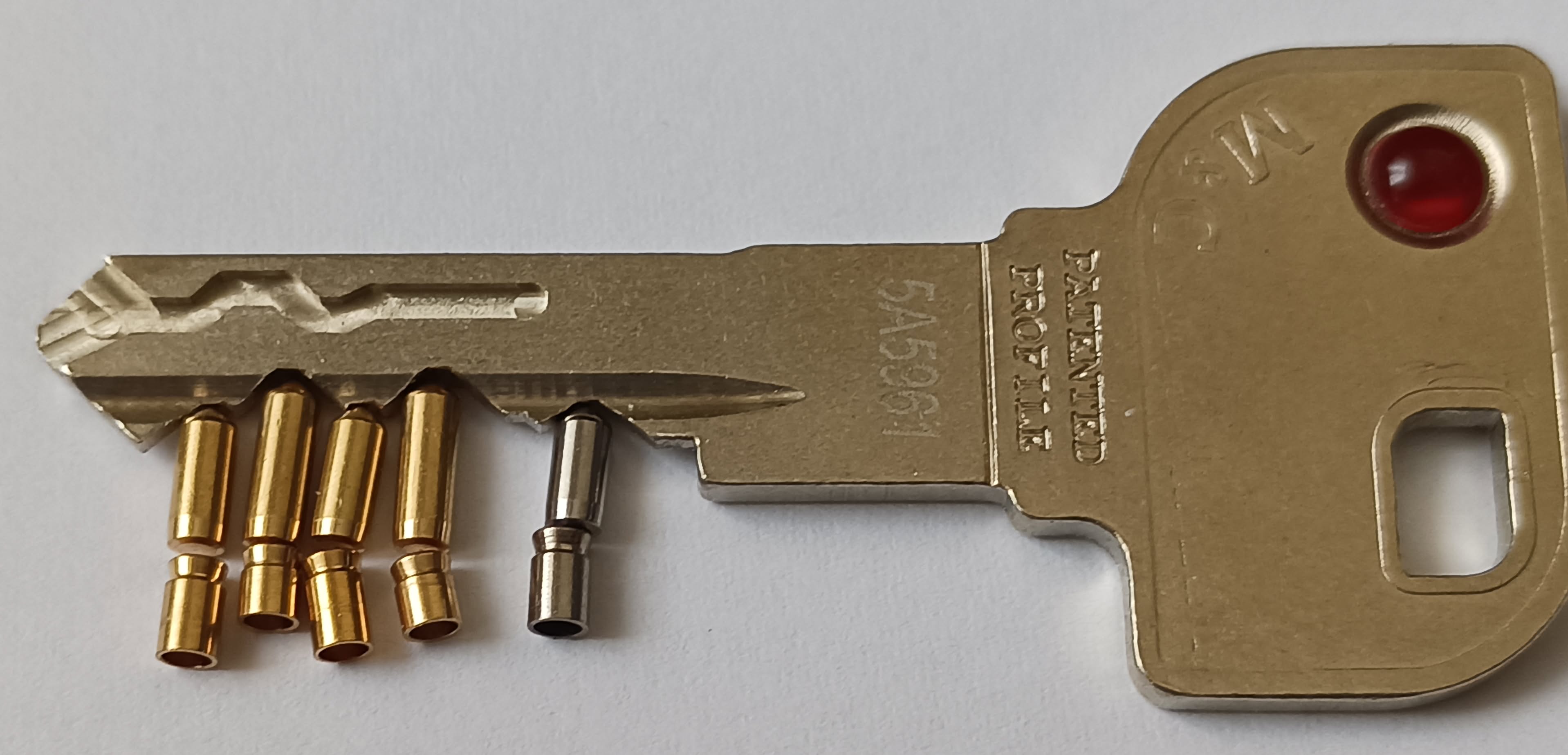

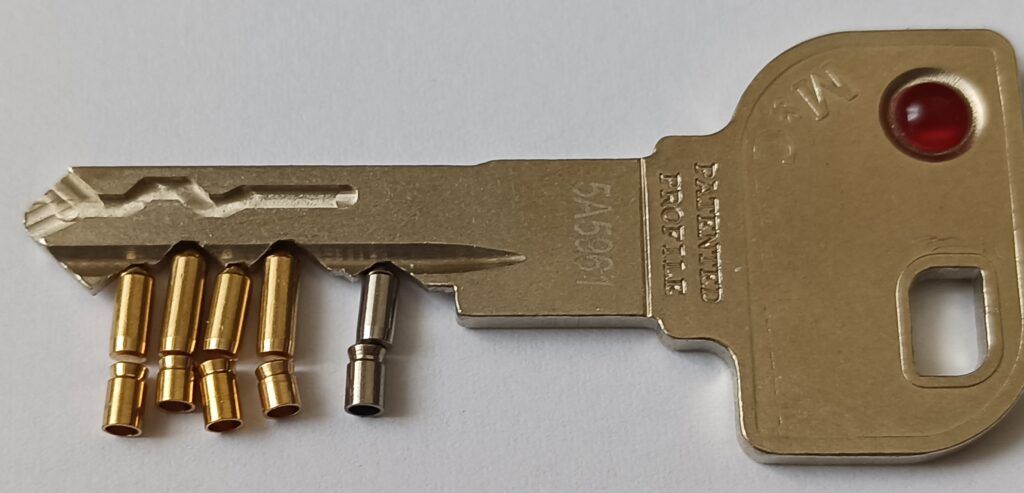

Кодовая система цилиндра состоит из 5 подпружиненных пинов.

Пины, драйвер-пины и пружины не отличаются от тех, что используются в модели MATRIX**.

Первый пин и драйвер-пин сделаны из стали. Это усложняет высверливание плага и корпуса цилиндра — сталь более прочный материал, чем латунь.

Обратите внимание на драйвер-пины (на фото — пины цилиндра MATRIX** — они аналогичны по устройству, но их 6). Они имеют сложную форму, что затрудняет вскрытие цилиндра отмычкой. Кроме того, драйвер-пины имеют разную высоту, что тоже усложняет вскрытие манипуляционными методами.

Пружина драйвер-пина вставляется в него. Это связано с тем, что стальной сердечник занимает часть пространства в нижней части корпуса цилиндра.

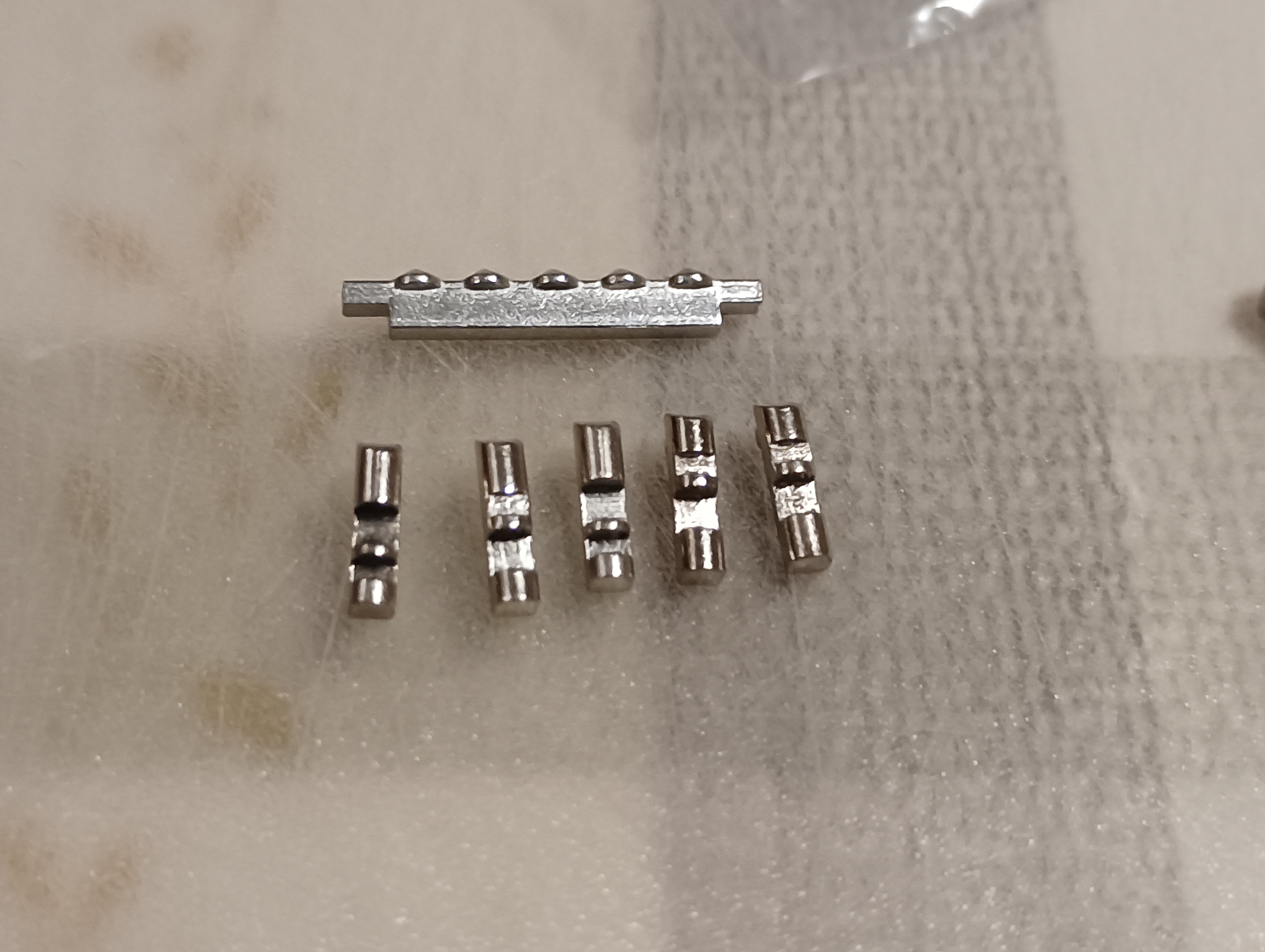

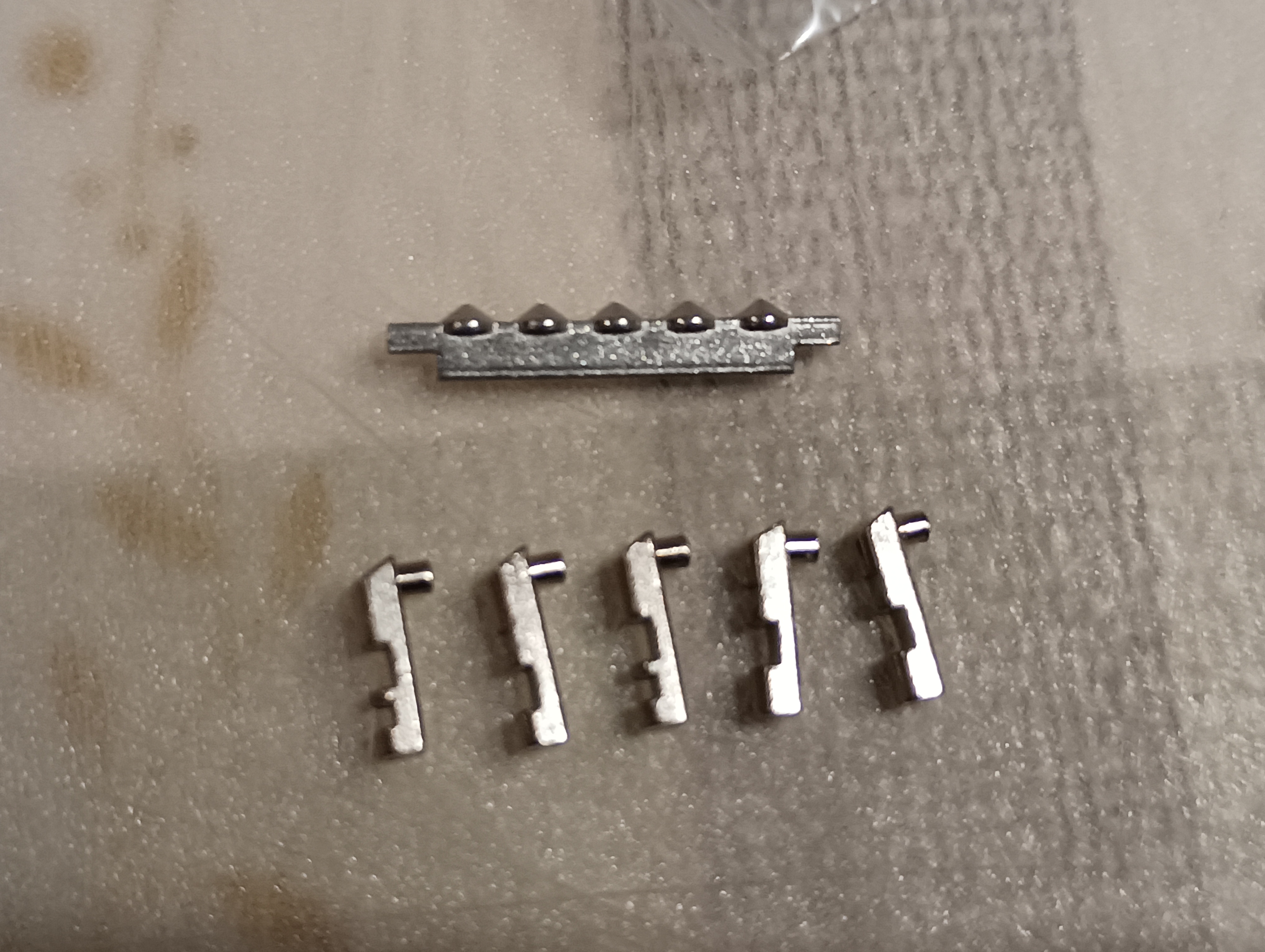

5 «слайдеров» образуют вторую кодовую систему цилиндров M&C MATRIX***. Слайдеры считывают боковую нарезку ключа и работают без пружин, за счет поступательного движения ключа.

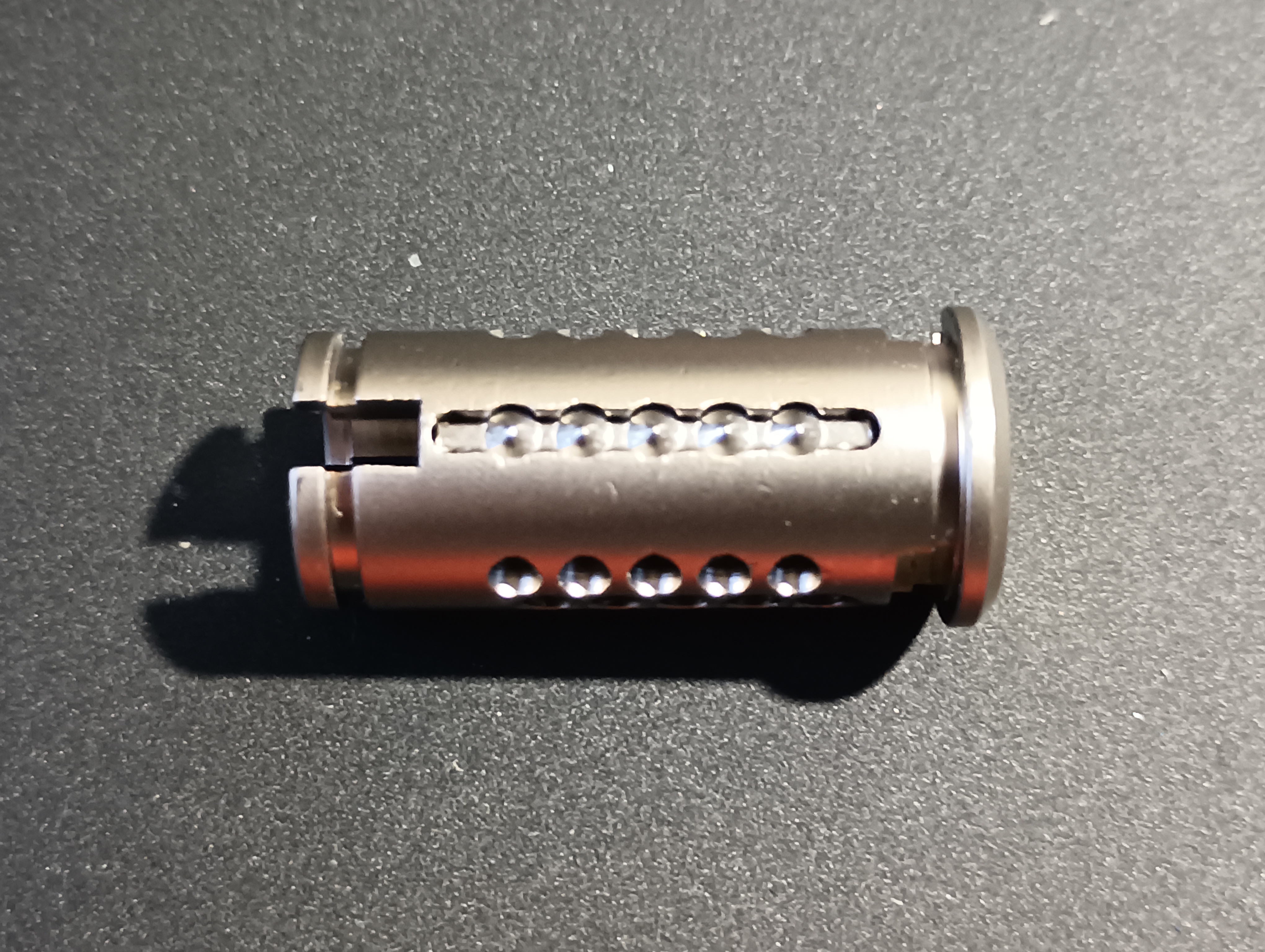

Поворот плага блокируют не сами слайдеры, а отдельная деталь — «запорная планка». Если хотя бы один слайдер выставлен неправильно, запорная планка не может продвинуться в «ворота» на слайдере и плаг цилиндра остается заблокированным.

Все слайдеры имеют ложные пазы, что затрудняет вскрытие отмычкой.

Специальный «пин-ловушка» контролирует правильность профиля ключа. Если на ключе нет «обратного выреза», он уходит внутрь и блокирует цилиндр.

Если ключ правильный, то цилиндр может нормально повернуться.

Эта система также аналогична той, что используется в модели MATRIX**.

(Иллюстрация из обзора цилиндра MATRIX **)

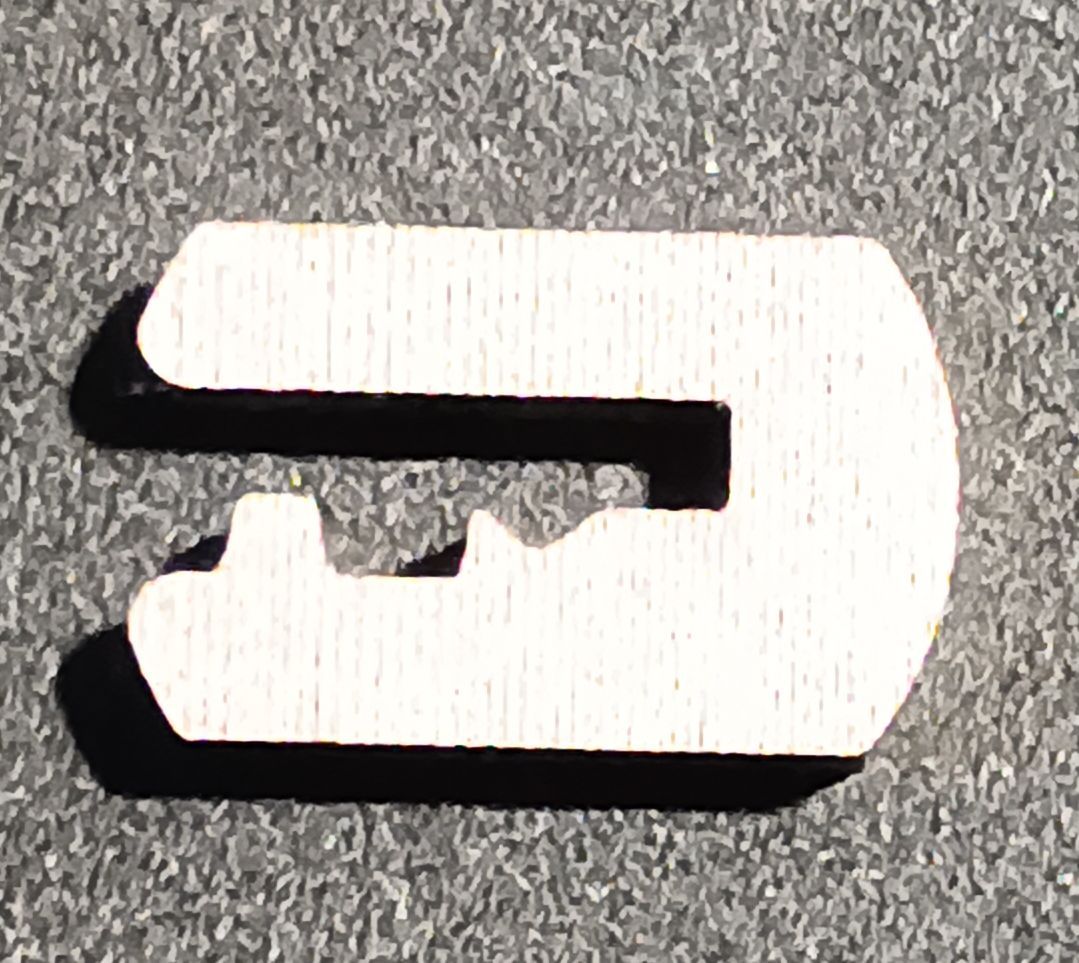

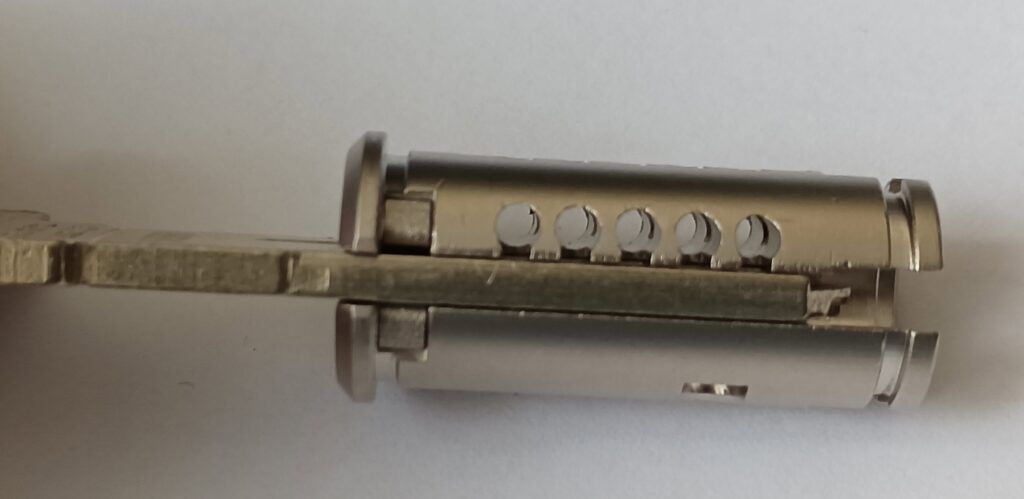

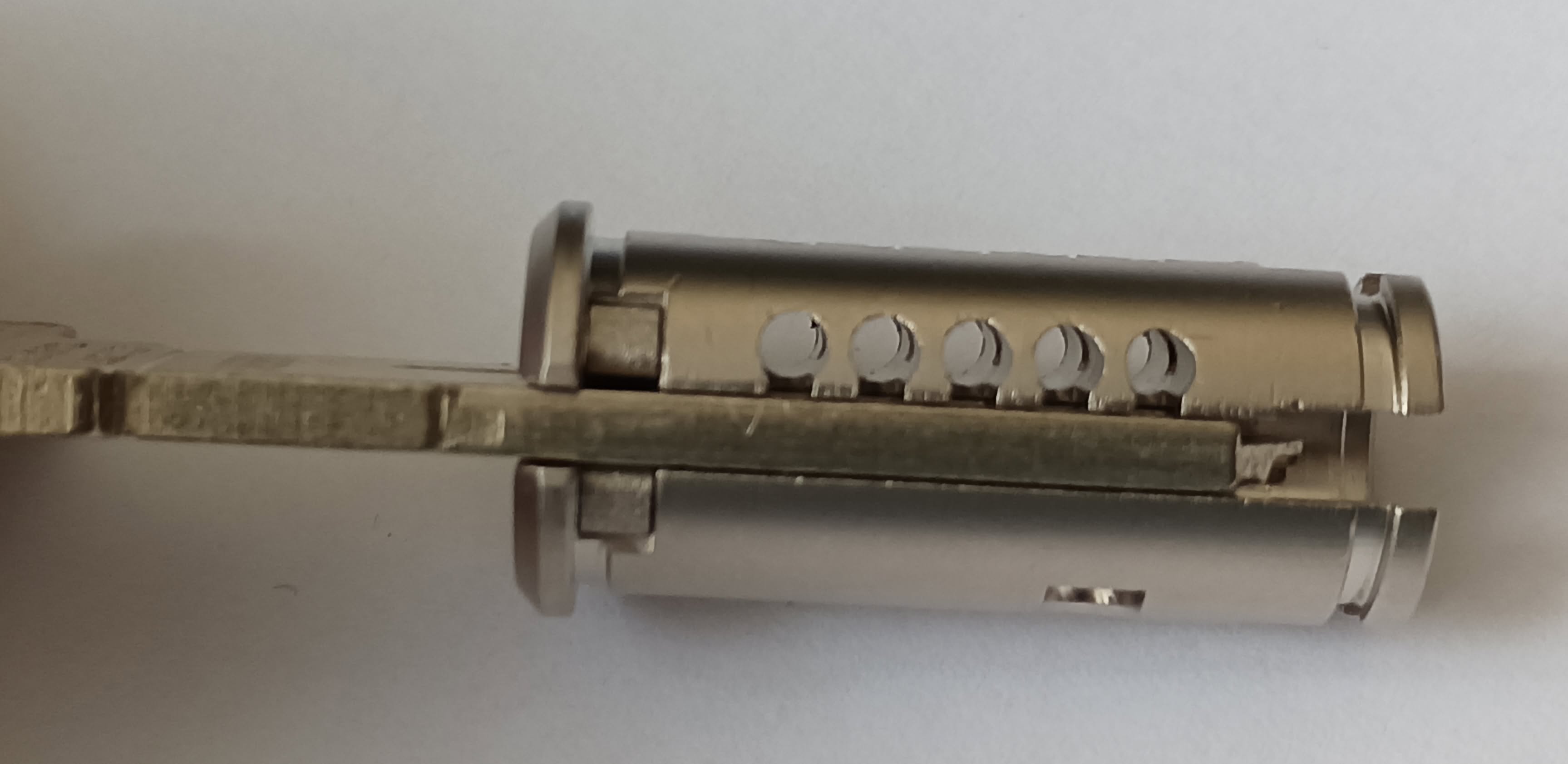

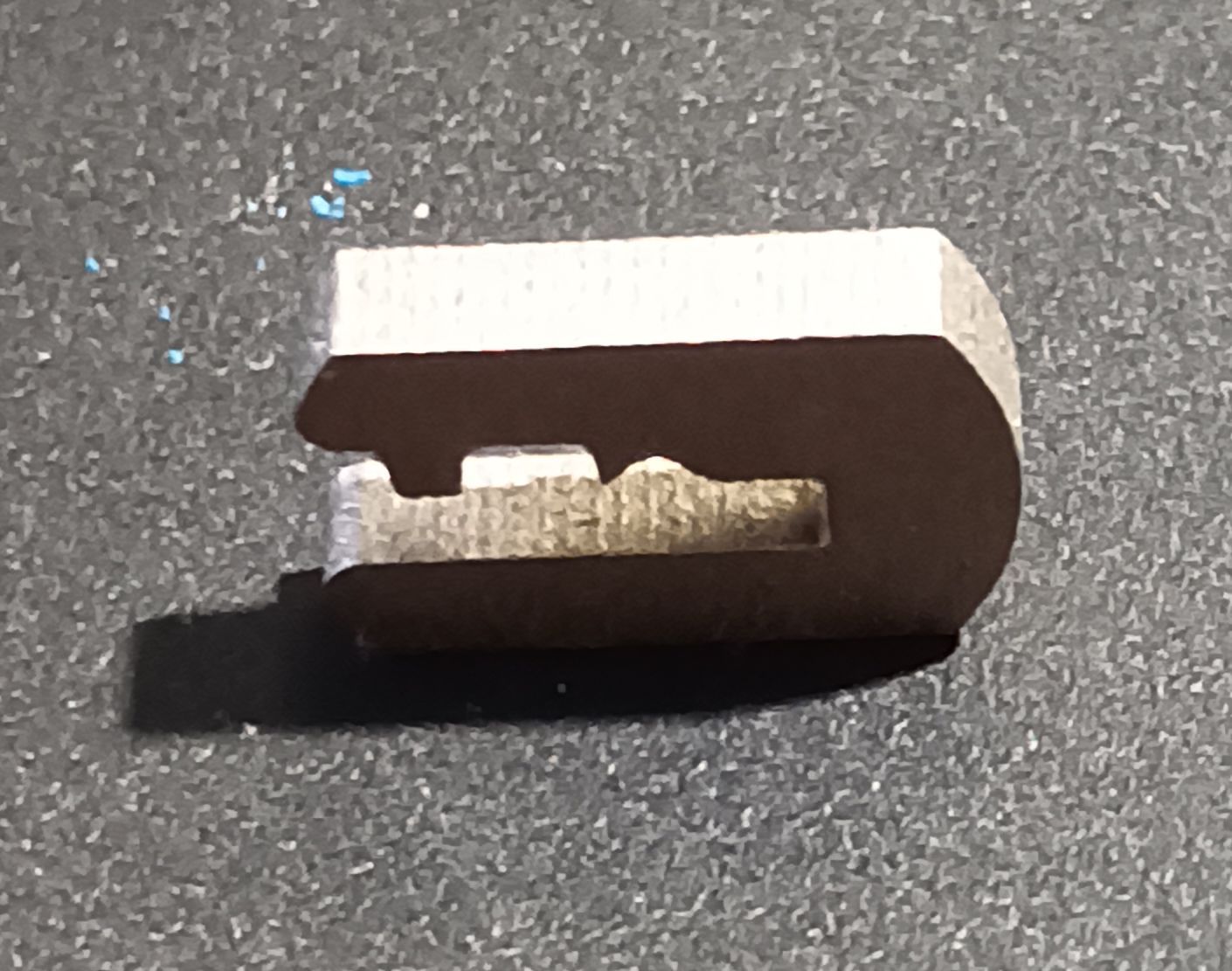

В плаге цилиндра находится мощная стальная пластина (толщина примерно 2,4 мм), защищающая плаг от высверливания и вырывания.

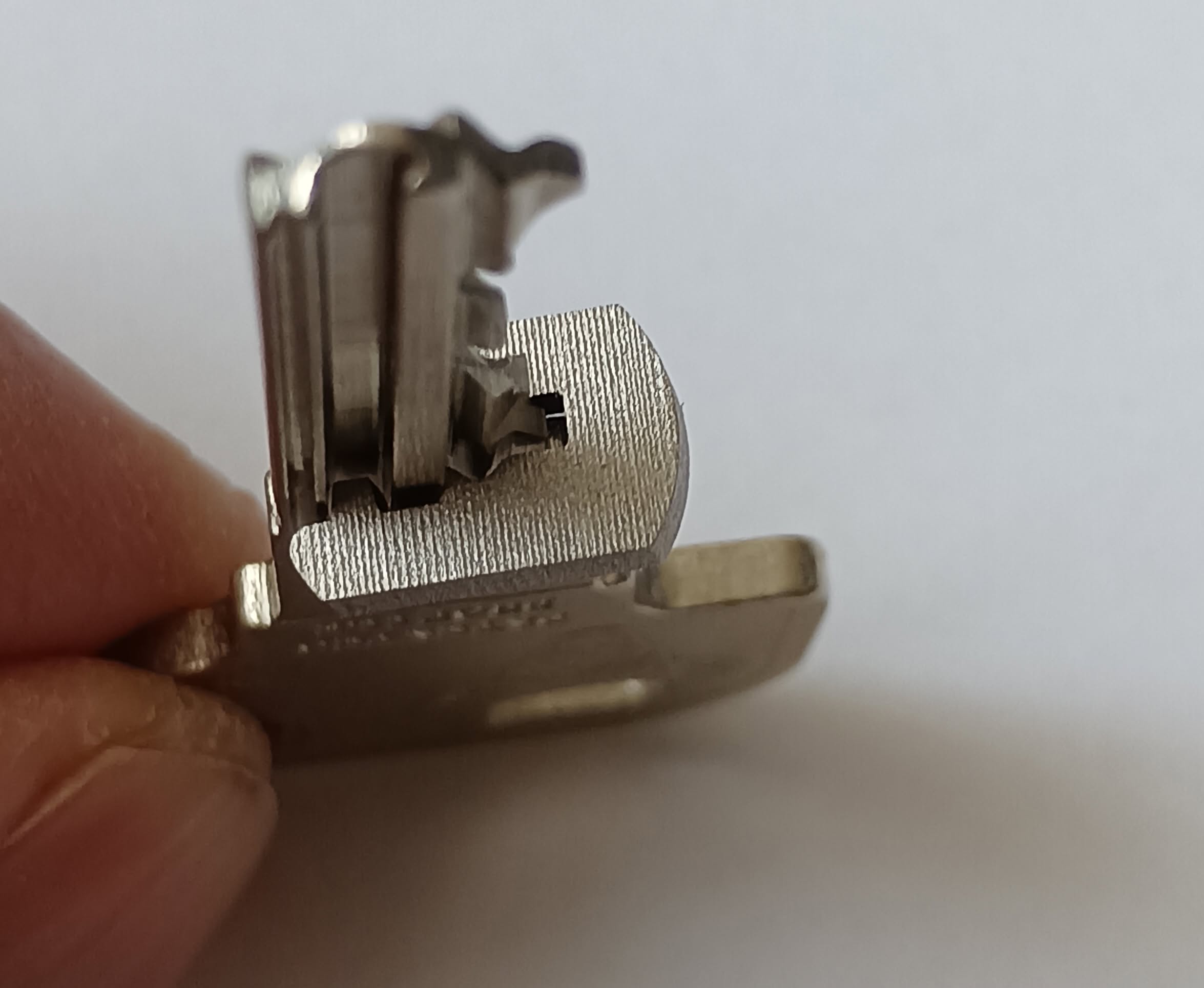

Внутренняя часть плаcтины повторяет профиль ключа.

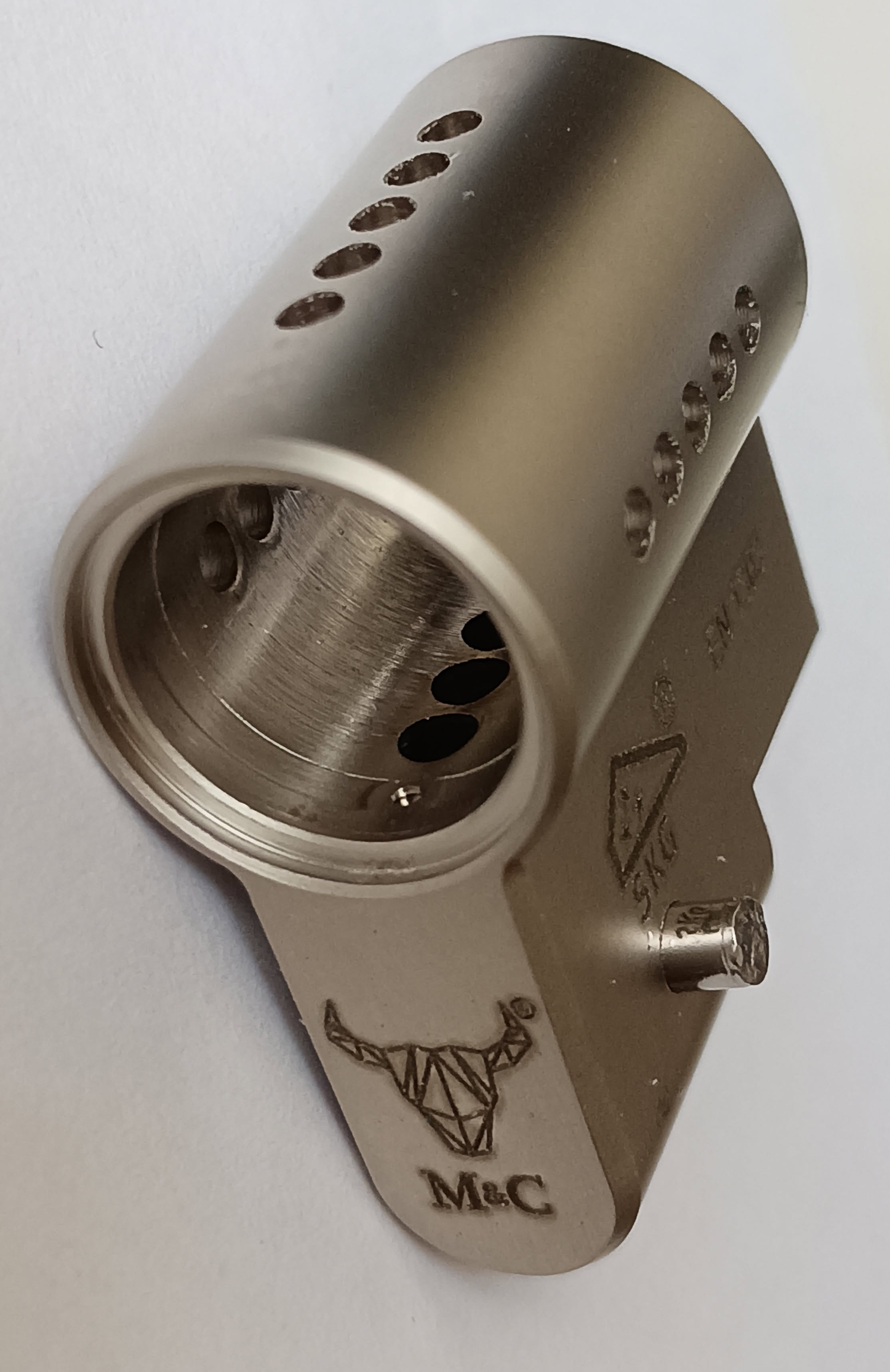

В самом корпусе находится стальной штырь, который обеспечивает дополнительную защиту от высверливания.

Цилиндр M&C MATRIX *** является хорошим решением для дверей, где требуется высокий уровень безопасности, в том числе для входных и усиленных дверей.

Кроме того, на базе модели M&C MATRIX *** возможно изготовление мастер-систем.
